合同会社サンシャイン・ラボ 代表の松原です。
「風を読む」の3回目は、実験２：建物正面からの風と側面を流れる風についてです。
換気の基本は、必ず入口と出口の２ヵ所以上の開口を設ける事です。そうすれば空気は自然に流れますが、１ヵ所しかないとビール瓶の口から息を吹き込むのと同じでいっぱいになったら逆流するだけです。

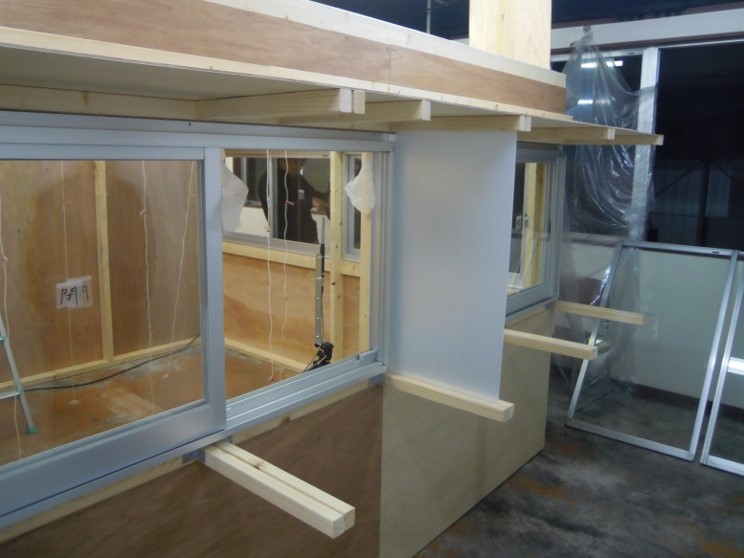

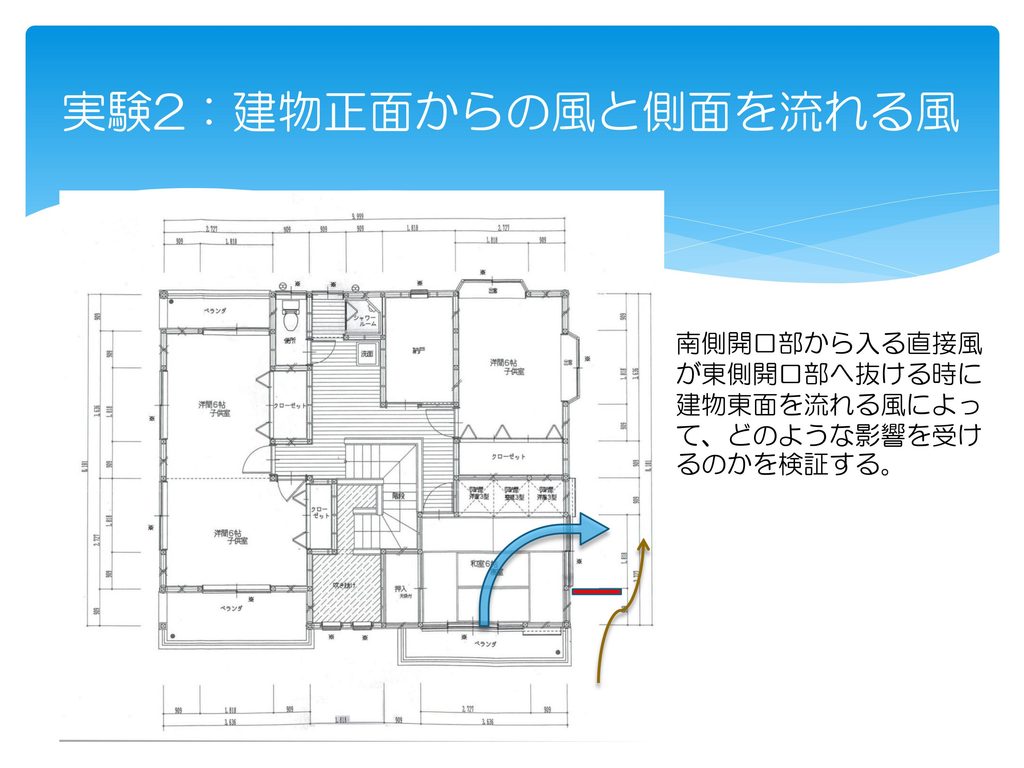

今回の実験は、南側のドア(⓪)から入った風が東の窓（④）から抜ける想定ですが、建物東側を流れる間接風が排気にどのような影響与えるかを検証してみるというものです。

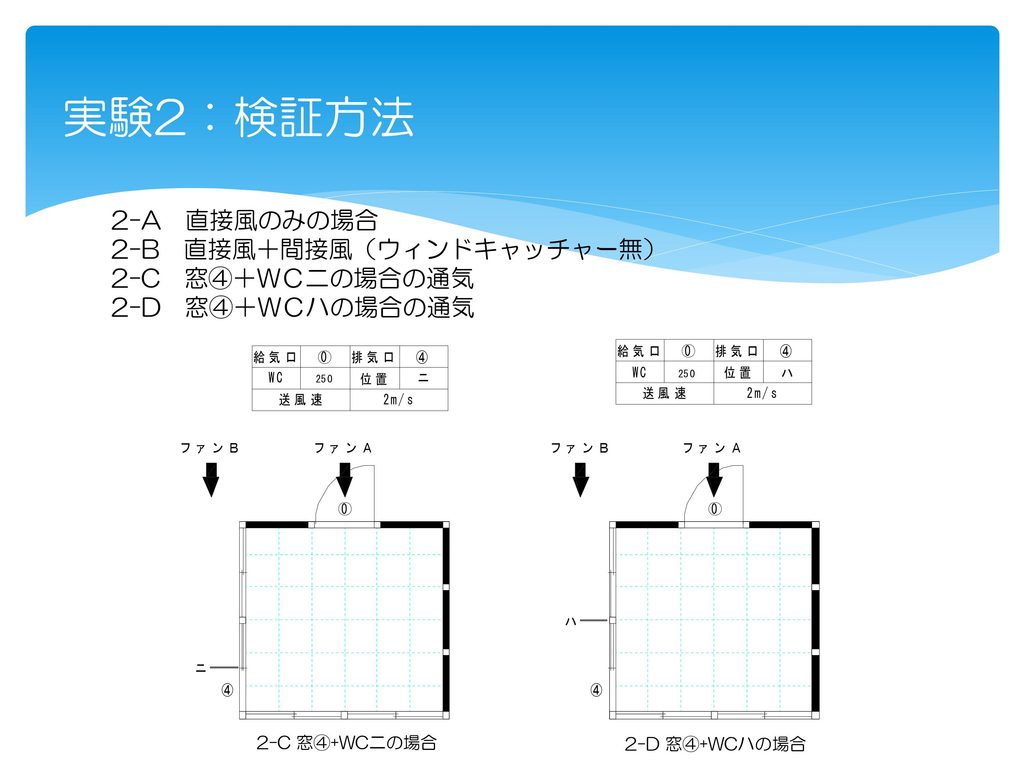

ドア⓪から直接風を送り込むファンAと建物東側に間接風を流すファンBに分けて実験します。
実験２の検証結果

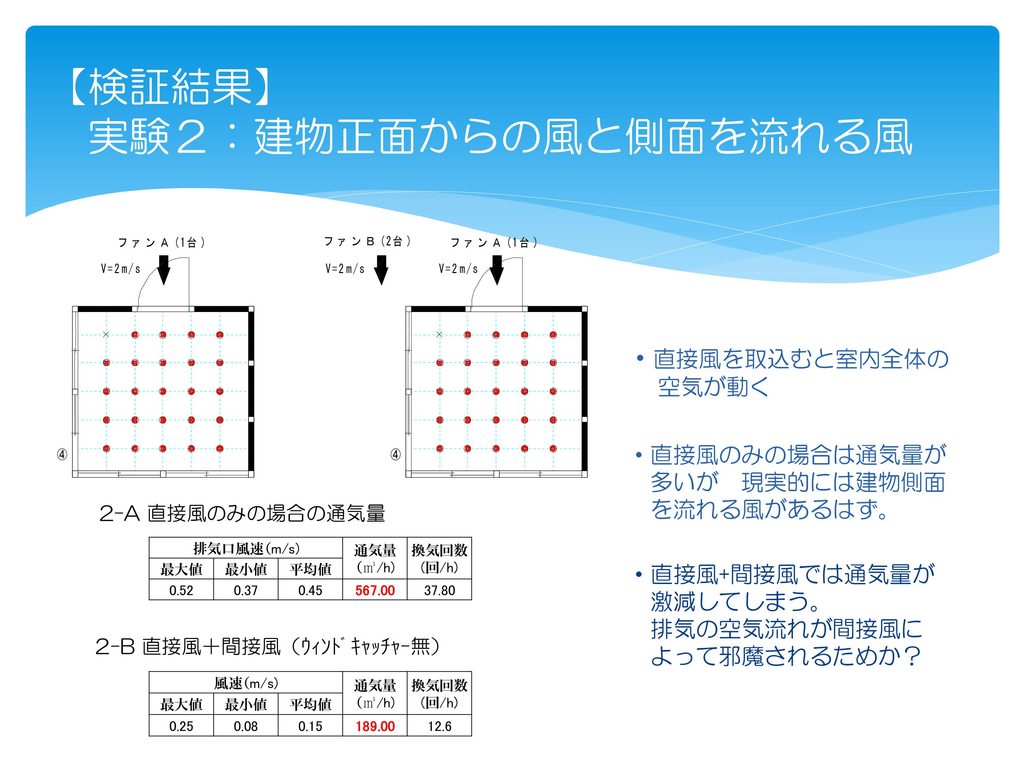

2-Aの直接風だけだと換気量は多いが、実際は建物側面を流れる風が影響するので、2-Bでは窓④から出ようとする空気の流れが間接風に邪魔されて、通気量が激減しました。

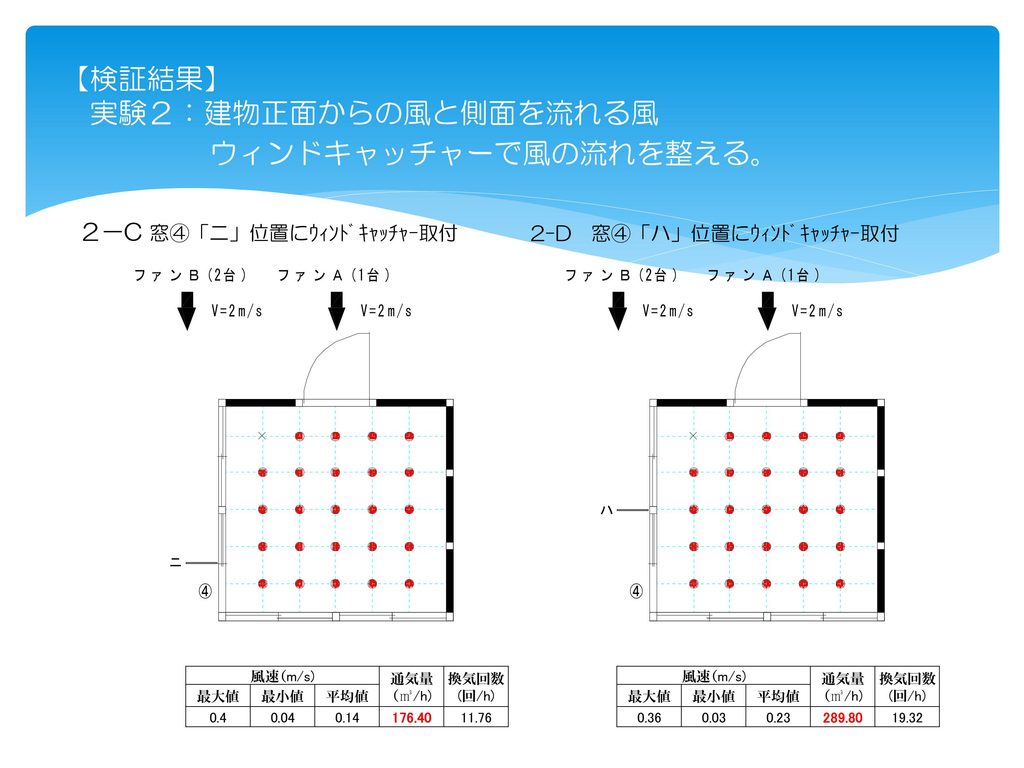

2-Bの結果を改善するために2-C、2-Dのようにウィンドキャッチャーを取付けて通気量を測定しました。

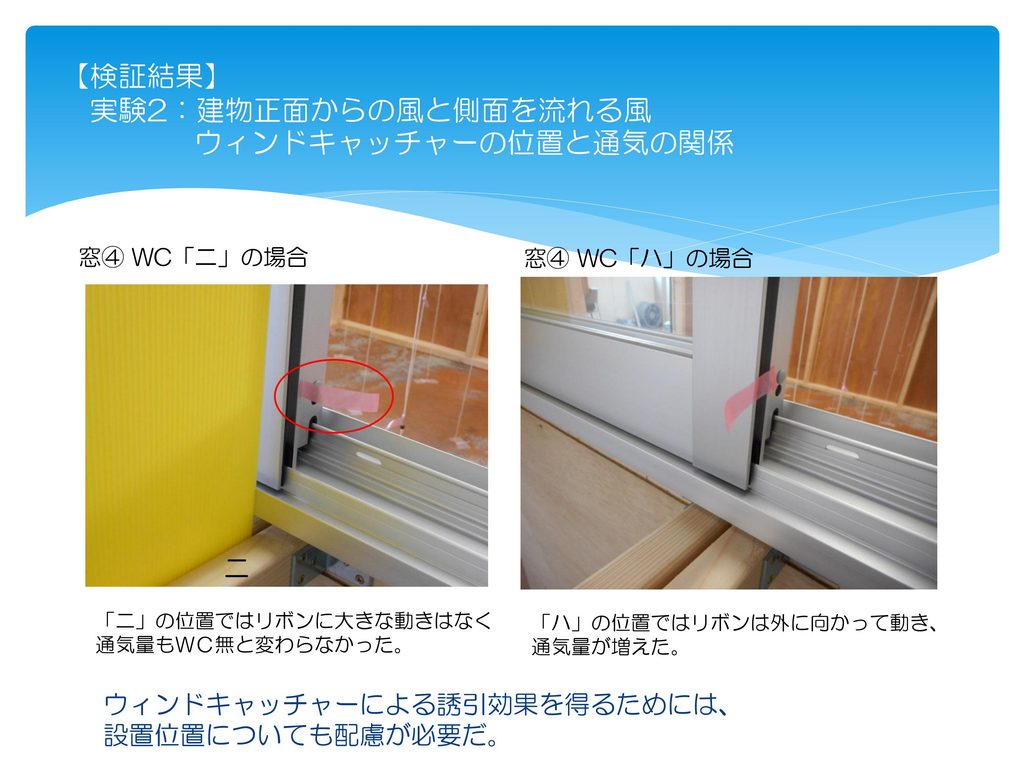

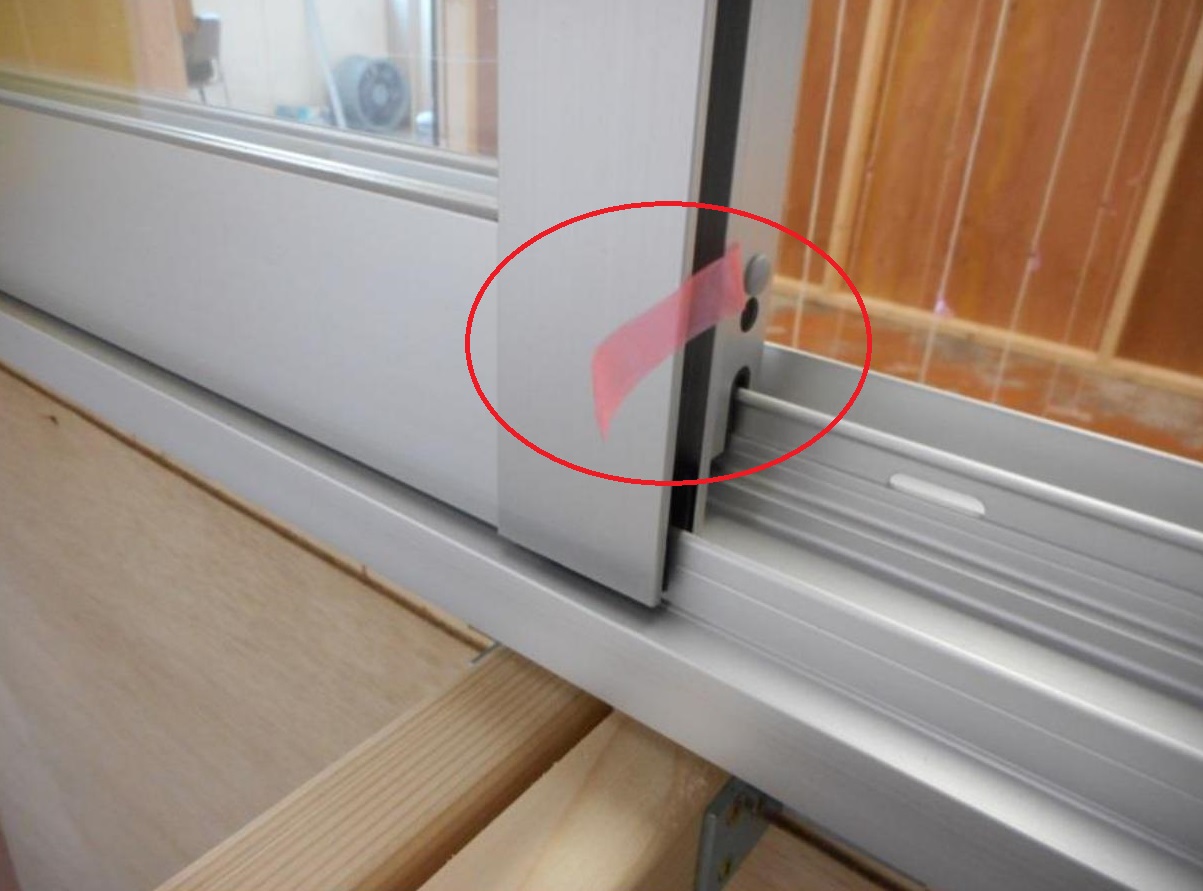

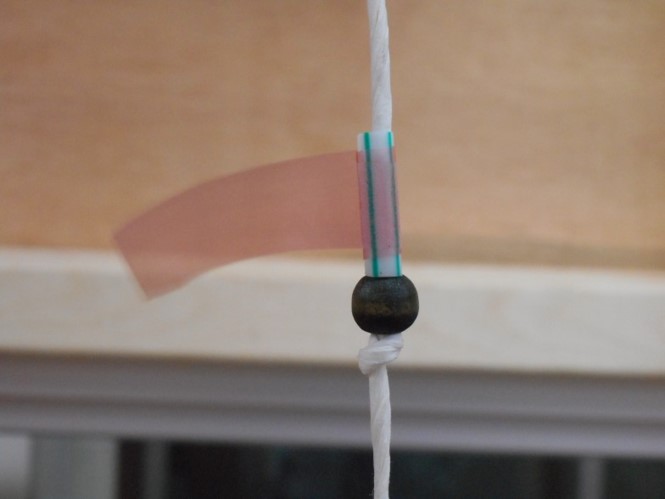

ウィンドキャッチャーを「二」の位置に設置した際、開口部に取付けたピンクのリボンに動きはありませんでしたが、「ハ」の位置に設置した場合は、リボンが外に向かって動き、通気量も増えました。この結果からウィンドキャッチャーは、開口直前よりも60cm程度離した位置に設ける方が負圧の発生が大きくなって、室内から吸い出される空気量が増えるようです。
実験１では、ウィンドキャッチャーは外風を室内に導き入れる目的で設置されましたが、実験２ではウィンドキャッチャーにぶつかった外風が発生させる負圧により室内の空気を吸い出す効果があることがわかりました。この辺りはレーシングカーのエアロパーツのような働きがありますね。
ただ今回の実験は、あくまで一方向に流れる風に対しての検証でしかありませんから、季節によって向きが変わるであろう自然の風に対しては、双方向で効果が出せるような工夫が必要と考えます。
